Усилитель МВ-ДМВ M9999 PDF

Предназначен для усиления высокочастотного сигнала телевизионного диапазона в системах эфирного и кабельного телевидения.

Подсоединяется усилитель при помощи F-разьемов.

Питание усилителя осуществляется по телевизионному кабелю напряжением +12В.









ВНИМАНИЕ. Схема усилителя пропускает напряжение питания с выхода на вход для питания предусилителей. Для отключения - разрежьте перемычку между печатными платами со стороны входа усилителя









Храктеристики
Частотный диапазон 48-860МГц (1-69 каналы)

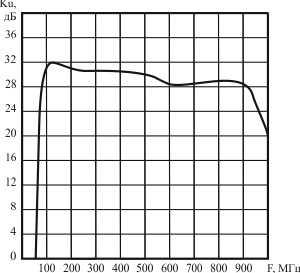

Коэффициент усиления 28-32 дБ
Уровень шума <1,6 дБ
Напряжение питания 10-15 В
